產品參數:

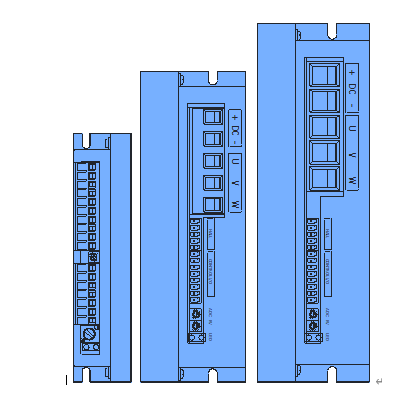

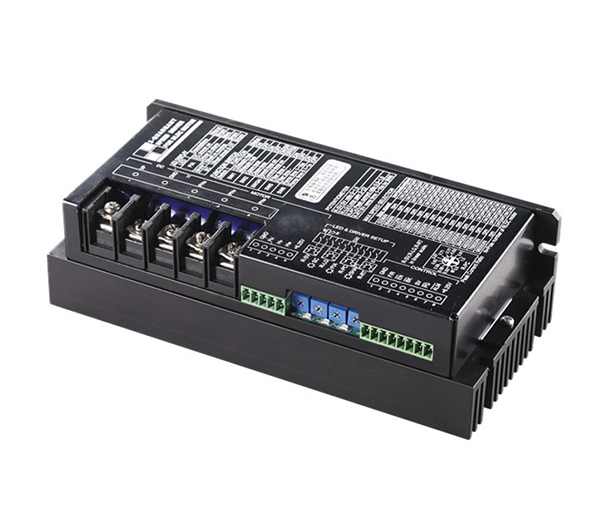

名稱:1000w無刷驅動器
型號:BLD1000
適配無刷電機:1000w低壓直流無刷電機
備注:

Brushless Direct Current (BLDC)
直流無刷電機驅動器
單路多種控制模式
霍爾方波控制,編碼器正玄波控制
RS-485或CAN 總線通信設計
APP應用軟件CloudView
符合國家標準要求
※ 請與業技術人員進行安裝、連接、調試該設備
※ 在帶電情況下不能安裝、移除或更換設備線路
※ 請務必在本產品的電源輸入端與電源(電瓶)之間加裝必要的保護裝置,以免造成危險事故或致命傷害
※ 需要加裝:過流保護器、保險、緊急開關
※ 請做好本產品與大地、設備之間的隔離及絕緣保護
※ 如確實需要帶電調試本產品, 請選用絕緣良好的非金屬與用螺絲刀或?qū)S谜{(diào)試工具
※ 本產品需要安裝在通風條件良好的環境中
※ 本產品不能直接應用在高濕、粉塵、腐蝕性氣體、強烈振動的非正常環境下

直流無刷電機,簡稱為BLDC
直流無刷電機,簡稱BLDC,是英文Brushless Direct Current的縮寫。對應此電機的控制系統的作用是通過軟件算法控制馬達精準運行。
B系列為單通道低壓電機控制器。
基于ARM 32位MCU設計。可同時適應基于霍爾傳感器、磁性編碼傳感器及光電編碼傳感器的無刷電機控制。
對于霍爾傳感器電機可以實現方波或正玄波算法控制。
對于磁編傳感器或光編傳感器電機,可以采用FOC正玄算法,實現低轉速、高扭矩及精確定位控制。均可以實現不同模式控制:PWM開環,速度閉環,位置環,力矩模式。
可以配以算法實現定制模式控制。
控制器配備多種通訊接口,上位機可以通過通訊協議指令實現系統各種工作目的。
控制器配備基本的控制接口,上位機可以實現整個系統主要功能。
控制器有相關的故障燈指示,以及特殊控制口輸出。
控制器配有人機界面,用戶可以通過此對控制器進行參數設置。
直流無刷電機驅動器
1. 系統圖

控制器:接收上位機指令、控制信號,控制馬達運行,輸出相應的反饋。
通訊總線、控制線:用于控制器與上位機通訊對話。
電機:直流無刷電機,動力輸出。

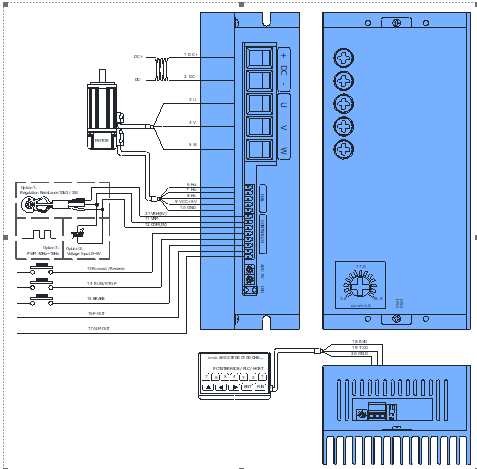

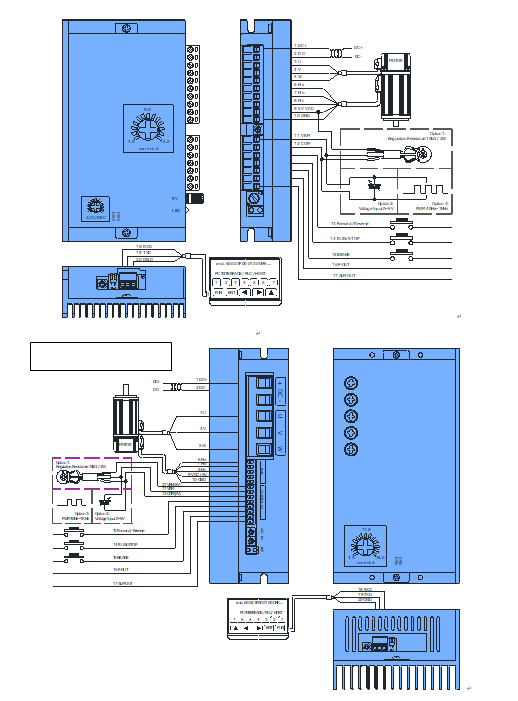

2. 電器圖


SN  | 名稱  | 功能  | 顏色  | 備注  |
1  | DC+  | 電源正極  | 紅  | |
2  | DC-  | 電源負極  | 黑  | |
3  | U  | 電機相線U  | 紅  | |
4  | V  | 電機相線V  | 黃  | |
5  | W  | 電機相線W  | 黑  | |
6  | Ha  | 電機霍爾A相  | 藍  | |
7  | Hb  | 電機霍爾B相  | 綠  | |
8  | Hc  | 電機霍爾C相  | 白  | |
9  | VCC+5V  | 霍爾傳感器電源正極  | 紅  | |
10  | GND  | 霍爾傳感器電源地  | 黑  | |
11  | VRM  | 控制器電機控制 可調電阻滑動端  | ||
12  | COM(0V)  | 控制器電機控制 可調電阻固定端電源地  | ||
13  | Forward /Reverse  | 控制器電機轉向  | ||
14  | RUN/STOP  | 控制器啟停  | ||
15  | BRK  | 控制器電機剎車  | ||
16  | F-OUT  | 控制器輸出頻率(極對數*3個/圈,50%占空比)  | ||
17  | ALM OUT  | 控制器報警輸出  | ||
18  | A  | RS-485 A輸入  | ||
19  | B  | RS-485 B輸入  | ||
20  | GND  | RS-485 地線  | ||
21  | VRH(5V)  | 控制器電機控制 可調電阻固定端電源  |
3. 產品特性
l 智能多環PID控制,可通過ACC/DEC電位器調節PID反應速度
l 工作方式:開環,速度閉環。SW1 ON狀態為閉環模式,SW1 OFF狀態為開環模式
l 極對數選擇:SW2 ON狀態為4對極,SW2 OFF狀態為2對極
l 調速方式:內部RV電位器或外部0~5V模擬量,PWM占空比控制模式
l 安全操作:前向、反向
l 使能信號控制:啟停馬達
l 數字量輸出:可作為報警輸出、外部繼電器動作輸出
l 電流控制:限流、過流保護。可通過P-SV調節工作電流大小
l 保護:過壓、欠壓、傳感器故障、短路等異常
l LED狀態指示
l RS-485通訊:可定制協議
l CAN總線通訊:可定制協議(可選) 直流無刷電機驅動器
4. 性能指標
l 供電電壓:DC 12~80 V(具體參考每個型號的絲印指示)
l 工作電流:不同型號
l 最低轉速:50 RPM(霍爾傳感器電機),1 RPM(編碼傳感器電機)
l 5 V DC電源:20 mA輸出
l SP輸入:0~5 V DC
l PWM輸入:4Hz~10KHz
l 工作溫度:-20~+70℃,過溫保護80℃
l 工作濕度:相對濕度≤80 RH
l 外形尺寸: 見安裝圖
l 重量:BD30L7S1MB—320g,BD50L7S1MB—850g,BD100L7S1MB—1050g

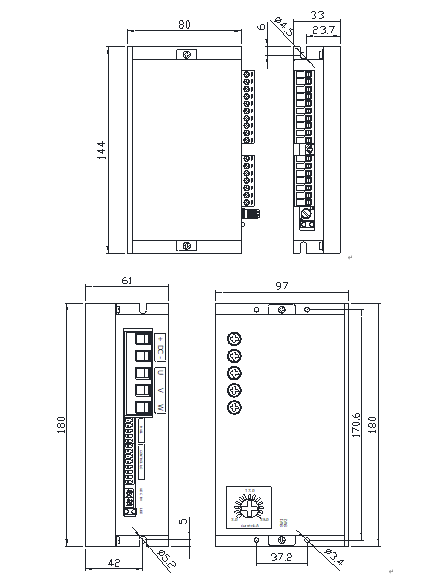

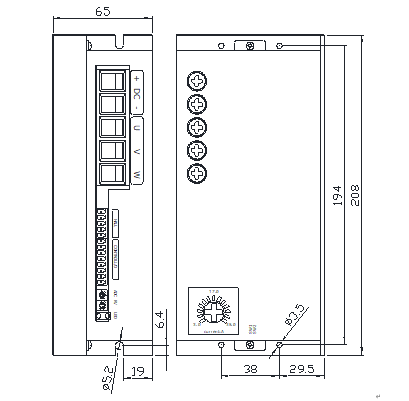

5. 安裝圖


注意事項:
多臺控制器同時安裝,請保持控制器>20mm間距。
將控制器遠離粉塵,高濕環境,同時避免意外接觸。保持控制器周圍有足夠大的空間便于通風和調整。
固定控制器時要遠離熱源。保證控制器工作在指定的環境溫度范圍內。
避免安裝在過度振動的設備上。如果需要安裝,請采取很好的防振措施。
6. 電氣連接
① 不要帶電作業連接導線。
② 請選擇與控制器電壓電流相匹配的絕緣導線??刂破鞯碾?/span>源輸入線和馬達連接線的規格選擇請遵循下表:
表格1 線束規格表
序號  | 接口名稱  | 規范及定義  |
1  | 電源輸入  | 50 A,6 mm2截面積,最大線長15 m  |
2  | 電機相線  | 50 A,6 mm2截面積,最大線長15 m  |
③ 無論在任何情況下,信號線、邏輯控制線都不得與電源進線、輸出線(電機線)捆綁混合在一起布線,這樣產生感應電壓會造成對控制器的干擾、誤動作或直接造成控制器損壞。
④ 控制器內部沒有電源反接保護功能,請必須保證控制器的電源輸入與外部供電電源的正負極相一致,否則會造成控制器損壞。
7. 控制連接

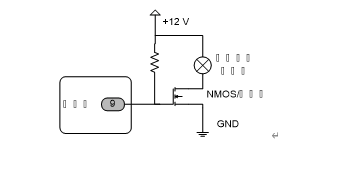

控制器輸出口為NPN類型,接線參考如下:

8. 參數
8.1 指示燈
表格2 指示燈定義
指示燈  | 定義  | 說明  |
綠色  | POWER 電源  | 上電后常亮  |
紅色  | 故障燈  | 1次:堵轉 2次:過流 3次:霍爾故障 4次:低壓故障 5次:過壓故障 6次:MOS故障 7次:電流基準故障 8次:過載故障 9次:超速報警  |
8.2 內容列表
控制器PR**參數解釋如下:
表格3 PR**參數設置
序號  | 解釋  | 范圍  | 單位  | 默認  | 備注  |
PR00  | 控制器編號  | 1-255  | /  | 1  | 身份  |
PR01  | 極對數,極對數會限制最低轉速  | 1~10  | P  | 4  | |
PR02  | 過流報警值  | 1~30  | A  | 30  | 根據不同型號定義  |
PR03  | 限流值(暫時作為均值電流)  | 1~17  | A  | 17  | 根據不同型號定義  |
PR04  | PWM輸出最大值  | 10-99  | %  | 99  | 工作輸出在PR10下,持續PR15的時間則產生過載報警  |
PR05  | 控制模式。在1和2模式下,電位器<0.5V或>4.6V則馬達停止  | 0-9  | /  | 2  | 模式0:485指令速度閉環 模式1:內部模擬調速閉環控制 模式2:內部模擬調速開環控制 模式3:485指令固定PWM開環模式 模式4,模式5 暫無 模式6:外部模式調速開環模式 模式7:外部模擬調速閉環模式 模式8:外部PWM信號調速開環模式 模式9:外部PWM信號調速閉環模式  |
PR06  | 內部速度設置(閉環)  | 100-8000  | rpm  | 3000  | 控制模式為0  |
PR07  | 開環控制PWM百分比(固定值)  | 100~990  | 0.10%  | 500  | 固定一個PWM輸出  |
PR08  | 電機速度方向取反  | 0-1  | /  | 0  | 0--不反,1--取反  |
PR09  | 電機過速值  | 100-9999  | rpm  | 3500  | 超速報警值  |
PR10  | 過速報警持續時間值  | 0-9999  | mS  | 0  | 為0則不報警  |
PR11  | 加速度  | 10-100  | rpm/mS  | 60  | 啟動速度  |
PR12  | 減速度  | 10-100  | rpm/mS  | 60  | 停止速度  |
PR15  | 過載時間值(MOS PWM 輸出一直在最大輸出工作,同時轉速也沒達到要求)  | 10-9999  | mS  | 3000  | 速度閉環模式下才啟動  |
PR16  | BRAKE制動最低啟動速度(注意反電動勢的影響)  | 1-1000  | rpm  | 100  | 值與剎車反電動勢成正比  |
PR17  | 停機方式,剎停即松  | 0-1  | /  | 0  | 0:自由停機  |
PR34  | 485馬達啟動  | 0-1  | /  | 0  | 0:停止  |
PR35  | 485馬達轉向  | 0-1  | /  | 0  | 0:正轉  |
PR36  | 485馬達剎車  | 0-1  | /  | 0  | 0:松剎  |
PR37  | 指令來源選擇  | 0-1  | /  | 0  | 0:IO口  |
9. MODBUS通訊
9.1 簡介
本系統MODBUS總線采用并支持RTU模式的通訊模式。關于MODBUS通訊協議的使用,請參考MODBUS官方網站http://www.modbus.org/,以便獲得最高權威信息。
本協議主要針對的是PR**參數設置部分使用MODBUS來操作。
9.2 通訊設置
項目  | 參數  |
從機臺數  | 16  |
波特率  | 9600bps  |
數據交換方式  | 異步串行,半雙工  |
傳輸協議  | ModBus通訊協議RTU  |
數據位  | 8  |
停止位  | 1  |
校驗位  | 無  |
錯誤檢測方式  | ModBus CRC16  |
幀長度  | 8字節  |
9.3 協議結構
表格4 協議結構
名稱  | 設備地址  | 功能碼  | 參數地址  | 數據  | 校驗  |
字節數byte(s)  | 1  | 1  | 2  | 2  | 2  |
說明  | 設備地址  | 0x05:讀數據 0x06:寫數據  | PR**參數編號HEX值  | 設置的值  | Modbus CRC16  |
示例  | 0x01  | 0x06  | 0x00 0x25  | 0x00 0x01  | 0x59 0xC1  |
通過設置PR37參數,將控制器指令來源設置為RS-485通訊接口  | |||||
注:2bytes的數據,采用高位在前,低位在后的發送模式。
9.4 特別指令說明
對控制器的操作控制有兩種方式:通過控制器接口控制,通過RS-485通訊控制。
通過控制接口控制,只需要通過顯示器設置需要的參數,并通過硬線來操控整個系統。
通過RS-485通訊口控制,則需要按下面的步驟將系統的控制指令來源設置為485通訊的MODBUS指令,注意此時控制器的接口就不起作用。如用戶需要重新使用接口控制,則同樣需要通過MODBUS指令將指令來源設置為IO口。
表格5 RS-485切換步驟
步驟  | 說明  |
1  | 通過顯示器,將PR05控制模式設置為0  |
2  | 通過RS-485發送指令設置PR37為1,將指令來源設置為485指令(hex數據)01 06 00 25 00 01 59 C1  |
3  | 通過以下指令控制(hex數據): 啟動電機PR34:01 06 00 22 00 01 E8 00 更改轉速PR06:01 06 00 06 0B B8 6E 89 改變轉向PR35:01 06 00 23 00 01 B9 C0 停止電機PR34:01 06 00 22 00 00 29 C0  |
10. 云控
云控CloudView V1.01是一款用于控制器參數設置及監控的APP應用軟件。用戶可通過此APP應用可視化操作控制器。APP通過ModBus與控制器連接。
11. 其他
① 版本記錄
表格6 記錄
SN  | 修改前內容  | 修改后內容  | 修改前版本  | 修改后版本  | 修訂人  | 日期  | 備注  |
1  | V1.0  | A  | 新版  | ||||
2  |
② 命名規則
BD  | 30  | L2  | S1  | MB  | D  | -  | F01  |
類型  | 電流等級  | 最大電壓  | 傳感器  | 通訊方式  | 顯示  | 符號  | 特別要求  |
BD:無刷  | 05:5A  | L1:12VDC  | S1:霍爾  | MB:modbus  | D:帶顯示  | -  | 代碼  |
BS:伺服  | 10:10A  | L2:24VDC  | S2:無感  | CN:CAN  | 無  | 無  | 無  |
BT:雙驅  | 15:15A  | L3:36VDC  | S3:ABZ編碼器  | EC:EtherCAT  | |||
30:30A  | L4:48VDC  | S4:絕對值編碼器  | 無  | ||||
50:50A  | L7:72VDC  | S5:旋變傳感器  | |||||
100:100A  | L9:96VDC  | ||||||
H1:110VAC  | |||||||
H2:220VAC  | |||||||
H3:380VAC  |
